• Нарушения соосности валов (расцентровка) • 6 — 12 •

агрегата: осевой сдвиг составил по вертикали V = 0,01мм, по горизонтали Н = 0,02мм, излом осей по вертикали V = 0,01мм/100мм, по горизонтали V = 0,01мм/100мм.

В данном типе мультипликаторов главная ось быстроходного колеса обычно при работе под нагрузкой смещается в сторону от тихоходного и "зависает" в районе "10 часов", если смотреть со стороны переднего подшипника тихоходного вала.

Затем была произведена центровка агрегата с учетом изложенного выше и проведены повторные испытания.

Рис. 6—09. Спектры вибрации подшипниковых опор мультипликатора, и компрессора в осевом направлении до и после центровки с учетом влияющих факторов.

На рис. 6 — 07. приведены вектора вибрации ОА3 и ОВ3 на оборотной частоте ротора при работе под номинальной нагрузкой. Таким образом можно утверждать, что появление векторов вибрации А2A3 и В2В3 связано с тем, что при центровке не учитывались температурные расширения узлов агрегата и положение роторов в подшипниках при работе под нагрузкой.

• Нарушения соосности валов (расцентровка) • 6 — 14 •

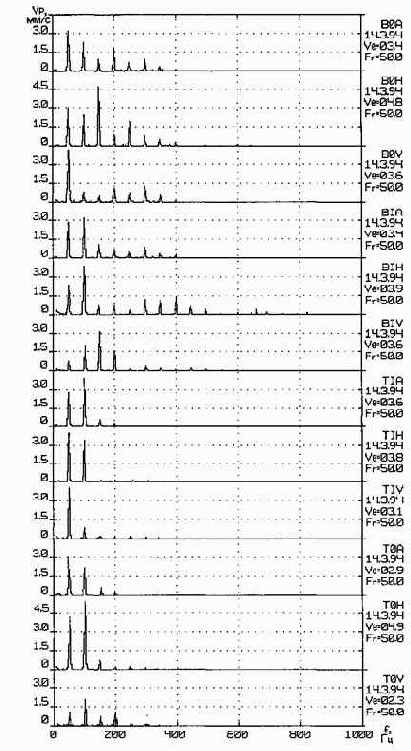

Рис.   6—10.   Спектры  вибрации  подшипниковых  опор  генератора   (Т)   и  возбудителя   (В) парового турбоагрегата.

• Нарушения соосности валов (расцентровка) • 6 — 16 •

Каких —либо нарушений жесткости опорной системы возбудителя обнаружить не удалось.

•Нарушения жесткости опорной системы  • 7—2

односторонними нарушениями жесткости опоры, например с отрывом фундаментной плиты с одной стороны.

Нелинейная            жесткость опор характеризуется нарушением пропорциональности между вынуждающей силой и деформациями. Вследствие нелинейности при воздействии гармонической силы возбуждения (вызываемой например, неуравновешенностью ротора) и гармонических (или близких к гармоническим) перемещениях вала опорная реакция может иметь сложный спектр, содержащий различные гармоники (субгармоники) оборотной частоты. Высшие гармонические составляющие опорных реакций возбуждают колебания с соответствующими частотами.
